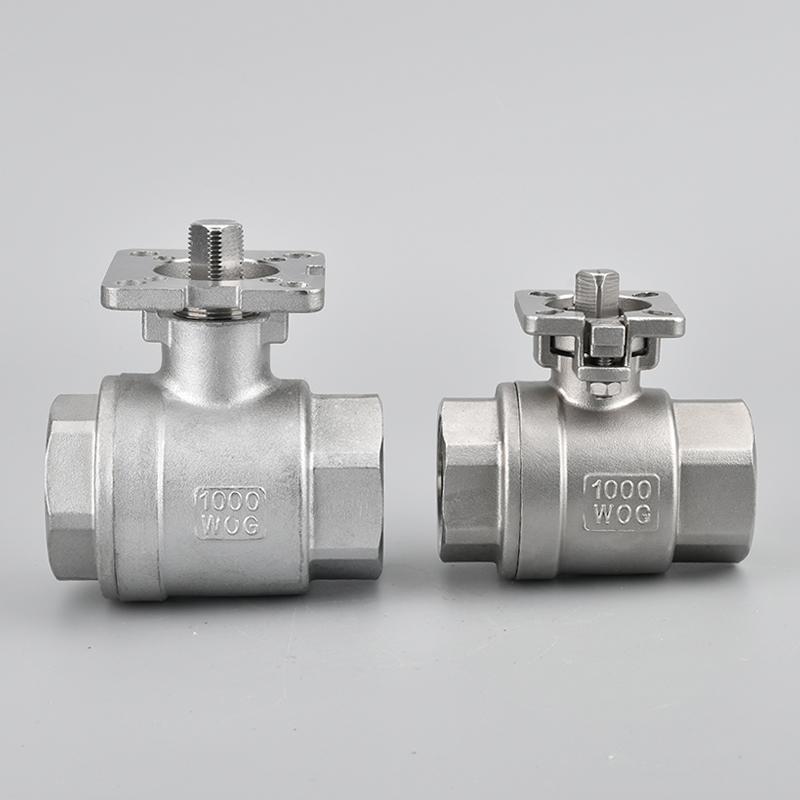

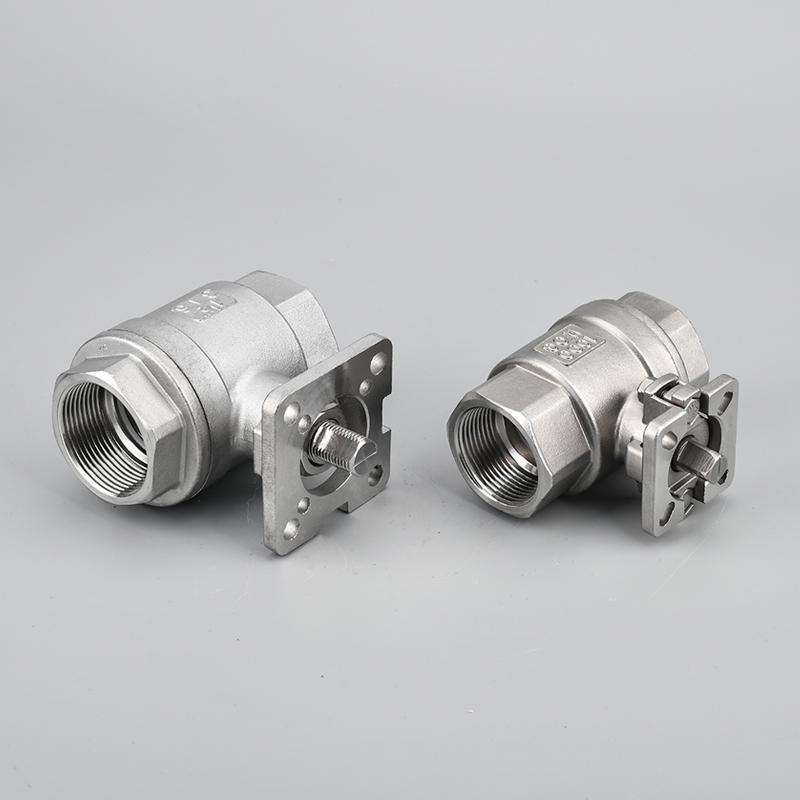

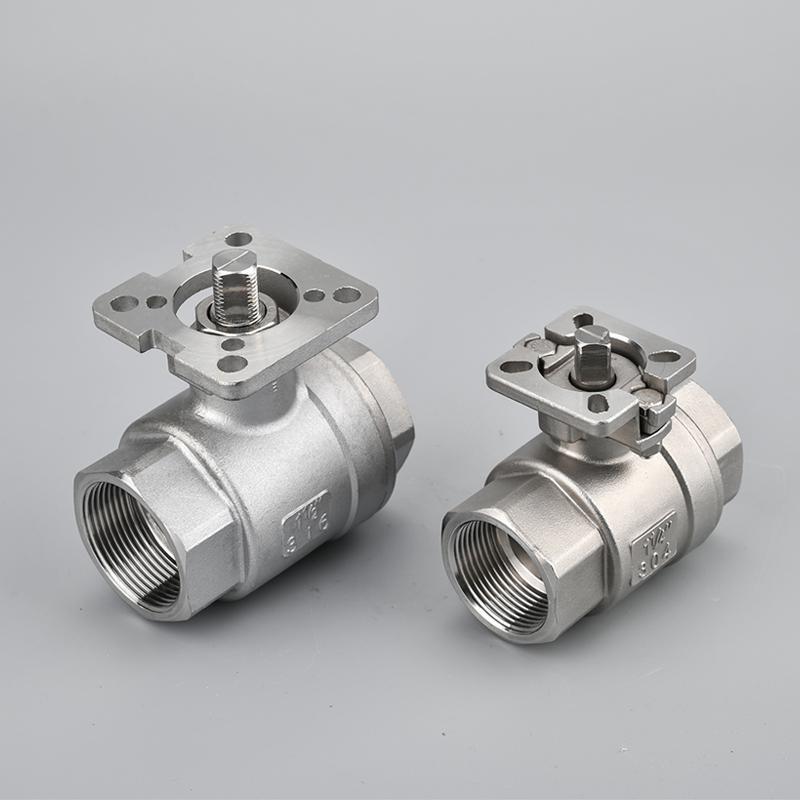

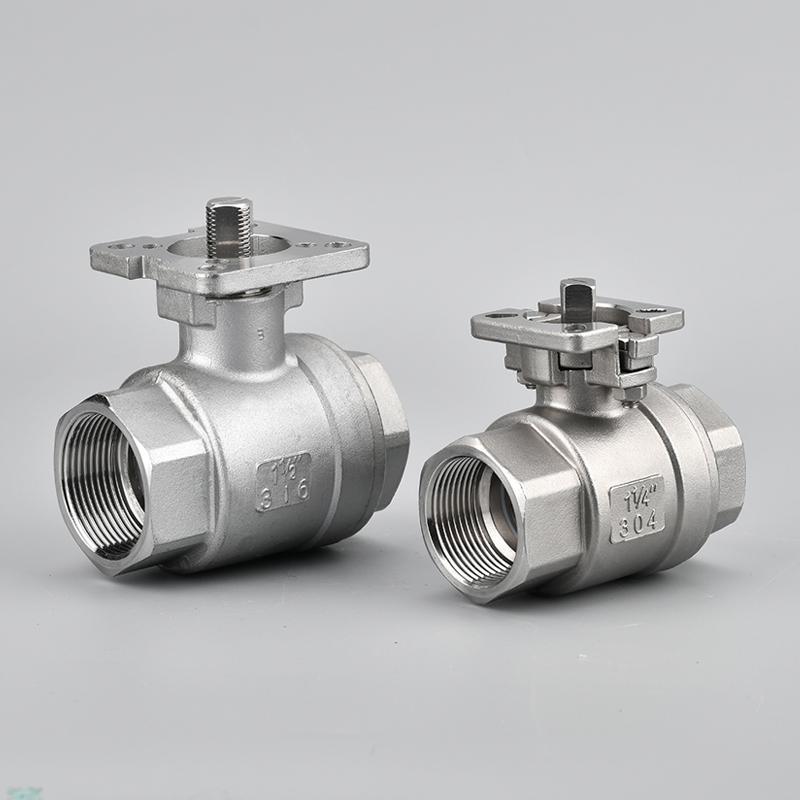

Q11F兩片式高平臺球閥適用于PN1.0～6.4MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
產品特點
兩片式高平臺球閥閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。 閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊（BW）承插焊（SW）,并均可帶國際標準ISO支架平臺和鎖定裝置?？稍O置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動。
產品特征
| 公稱壓力 | 適用介質 | 適用穩定范圍 | 螺紋類型 |
| 1.6-6.4MPa | 水、油、氣及某些腐蝕性液體 | -20～232℃～350℃ | G。NPT。BSPT。BSP。DI259/2999 |
主要技術參數
| 公稱通徑 | DN（mm） | 6～100mm | ||
| 公稱壓力 | PN（MPa） | 2.5 | 4.0 | 6.4 |
| 試驗壓力 | 強度試驗壓力 | 3.8 | 6.0 | 9.6 |
| 高密封試驗壓力 | 3.0 | 4.8 | 7.6 | |
| 低壓氣密封試驗壓力 | 0.6 | 0.6 | 0.6 | |
| 適用介質 | 水、蒸汽、油品、酸類腐蝕性等。 | |||
| 適用溫度 | < 150℃（PTFE） < 300℃（PLL） | |||
主要零件材料
| NO | 零件名稱 | PART NAME | 材料（MATERIAL） |
| 1 | 閥體 | Body | CF8M CF8 WCB |
| 2 | 閥蓋 | Cap | CF8M CF8 WCB |
| 3 | 閥座 | Seat | RPTFE |
| 4 | 球 | Ball | SS304 SS316 |
| 5 | 密封墊 | Seal Gasket | PTFE |
| 6 | 閥桿密封 | Stem Seal | PTFE |
| 7 | 閥桿 | Stem | SS316 |
| 8 | 閥桿填料 | Stem Packing | PTFE |
| 9 | 填料壓蓋 | Packing gland | SS304 |
| 10 | 彈性墊圈 | Spring washer | SS301 |
| 11 | 手柄 | Handle | SS304 |
| 12 | 螺母 | Stem Nut | SS304 |
外形連接尺寸
| 公稱通徑 | 結構長度 | 外形尺寸 | 參考重量 | |||
| 毫米 | 英寸 | L | d | H | W | （kg） |
| 6 | 1/4" | 55 | 10 | 42 | 95 | 0.2 |
| 10 | 3/8" | 55 | 10 | 42 | 95 | 0.2 |
| 15 | 1/2" | 64 | 15 | 51 | 108 | 0.35 |
| 20 | 3/4" | 75 | 20 | 58 | 115 | 0.5 |
| 25 | 1" | 85 | 25 | 77 | 135 | 0.75 |
| 32 | 1-1/4" | 102 | 32 | 83 | 150 | 1.3 |
| 40 | 1-1/2" | 108 | 38 | 97 | 175 | 2.0 |
| 50 | 2" | 124 | 50 | 106 | 190 | 3.3 |
| 65 | 2-1/2" | 163 | 65 | 122 | 220 | 6.1 |
| 80 | 3" | 185 | 80 | 133 | 250 | 9.9 |
