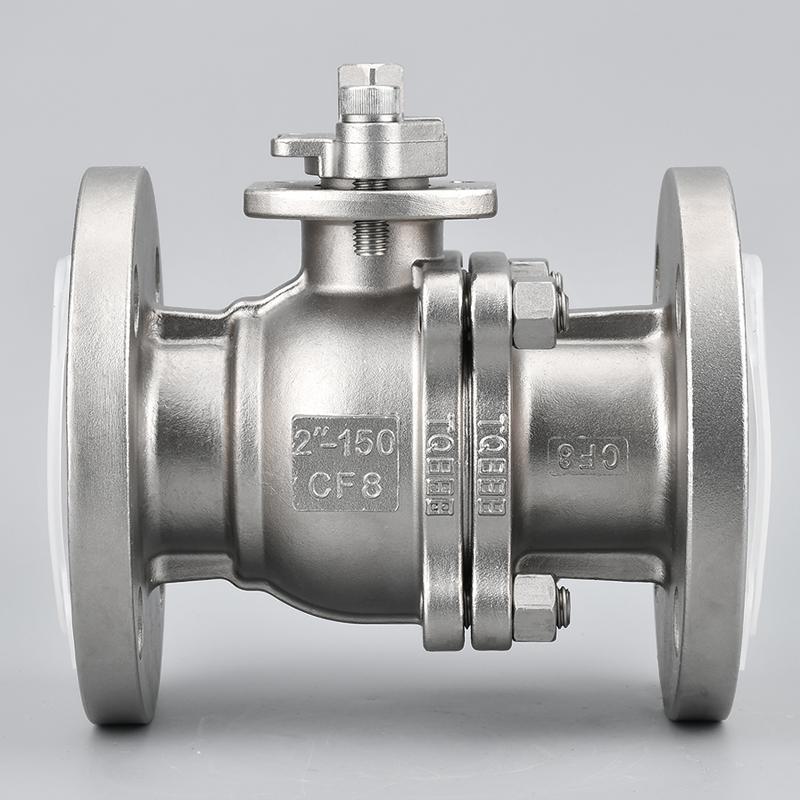

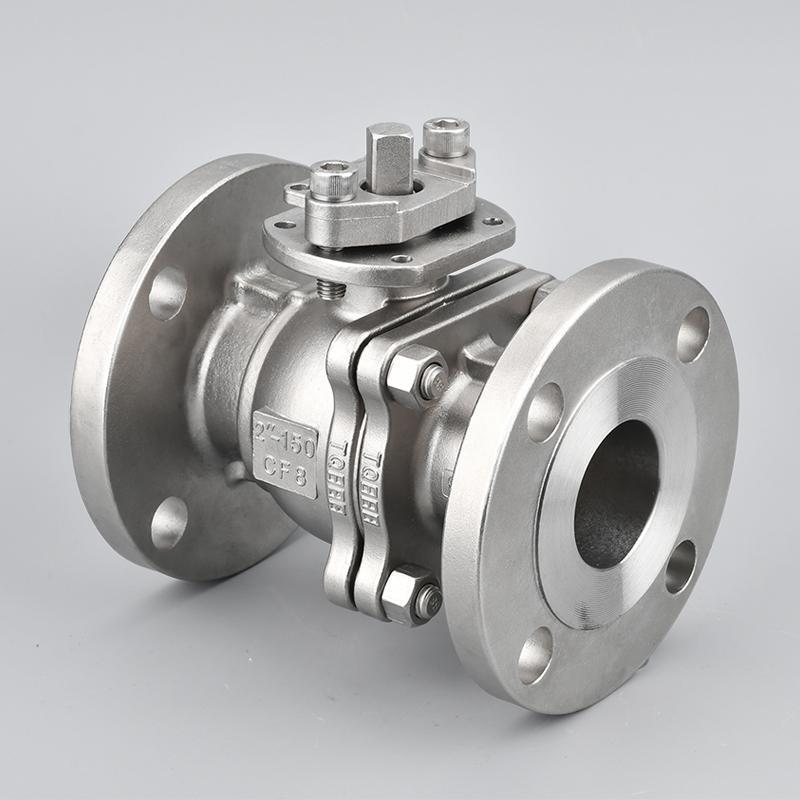

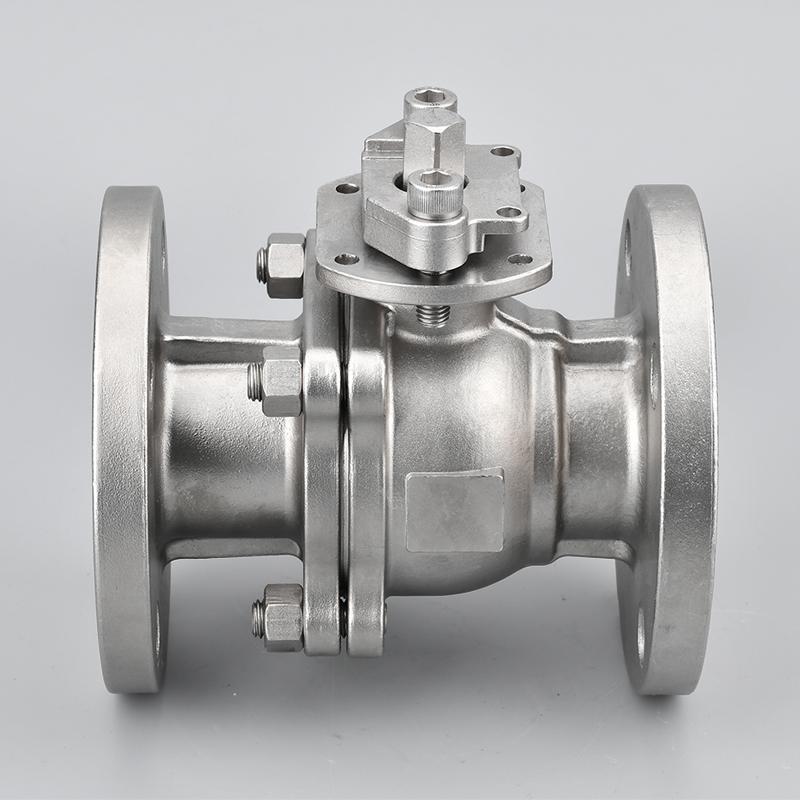

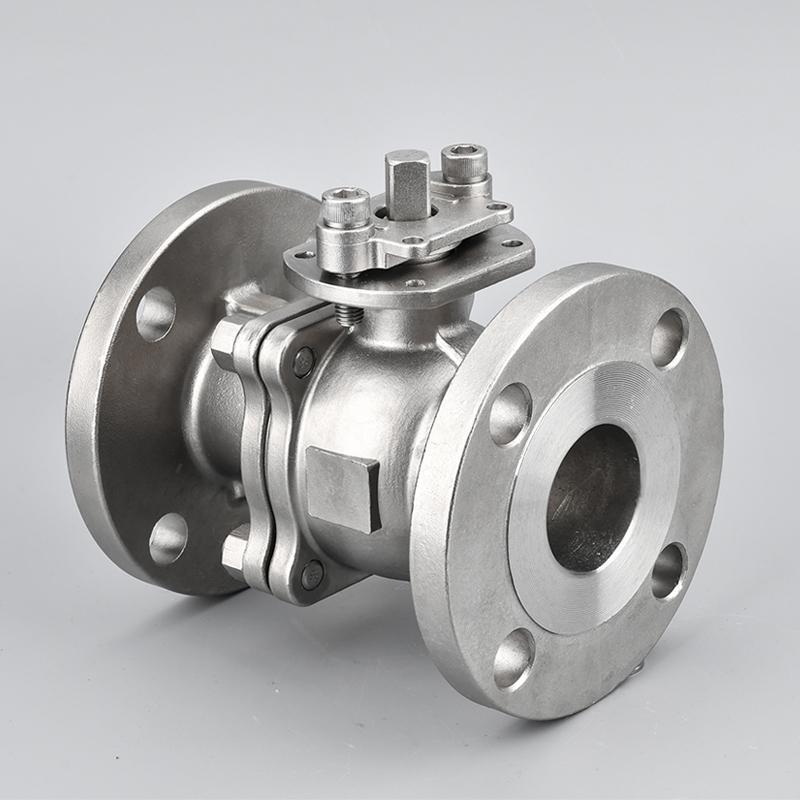

手動美標法蘭球閥

Q41F手動法蘭美標球閥設計制造按照美標API-6D標準，不僅結構簡單、密封性能好，而且在一定的公稱通經范圍內體積較小、重量輕、并且驅動力矩小，操作簡便、易實現快速啟閉，它的啟閉件作為一個球體，利用球體繞閥桿的軸線旋轉90°實現開啟和關閉的目的。在化工產品、醫藥和食品，水電、火電和核電，在城市和工業企業的給排水、供熱、和供氣系統中，治金系統中得以廣泛的應用。

產品特點
球閥設計制造按照美標API-6D標準，檢驗和試驗按照API598標準，法蘭尺寸按照ANSI/ASME B16.5標準，結構長度按照ANSI/ASME B16.10標準。
流體阻力小，其阻力系數與同長度的管段相等。
結構簡單、體積小、重量輕。
緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好。
操作方便，開閉迅速，從全開到全關只要旋轉90°。
維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。

技術參數

型號	公稱壓力	試驗壓力Mpa		工作溫度℃	適用介質
		殼體	密封
Q41F-150LB	150LB	3.1	2.2	聚四氟乙烯（PTFE）≤150℃。/對位聚苯PPL≤300℃	水，蒸汽，油品
Q41F-300LB	300LB	7.8	5.6
Q41F-600LB	600LB	15.0	11
球閥設計標準	API608-2002
球閥法蘭類型	ANSI B16.5-2003，ASME B16.5-2009
球閥檢驗標準	>API598-2009

Q41F手動法蘭美標球閥零件材料

零件名稱	零件材料
閥體	WCB	CF8（304）	CF8M（316）
閥座	聚四氟乙烯（PTFE）	聚四氟乙烯（PTFE）	聚四氟乙烯（PTFE）
球體	WCB	CF8（304）	CF8M（316）
密封墊	PTFE	PTFE	PTFE
閥桿	2Cr13	304	316
填料	PTFE	PTFE	PTFE
填料壓蓋	WCB	CF8（304）	CF8M（316）
手柄	鑄鋼	鑄鋼	鑄鋼

壓力等級150LB

公稱通徑mm	英寸in	L（mm）	H（mm）	W(mm)
DN15	1/2'	108	59	130
DN20	3/4'	117	63	130
DN25	1'	127	75	160
DN40	1(1/2)'	165	107	230
DN50	2'	178	142	400
DN65	2(1/2)'	190	152	400
DN80	3'	203	178	700
DN100	4'	229	252	1100
DN125	5'	356	272	1100
DN150	6'	394	342	1500
DN200	8'	457	345	1500

壓力等級300LB

公稱通徑mm	英寸in	L（mm）	H（mm）	W(mm)
DN15	1/2'	140	59	130
DN20	3/4'	152	63	130
DN25	1'	165	75	160
DN40	1(1/2)'	190	107	230
DN50	2'	216	142	400
DN65	2(1/2)'	241	152	400
DN80	3'	283	178	700
DN100	4'	305	252	1100
DN125	5'	381	272	1100
DN150	6'	403	342	1500
DN200	8'	502	345	1500
