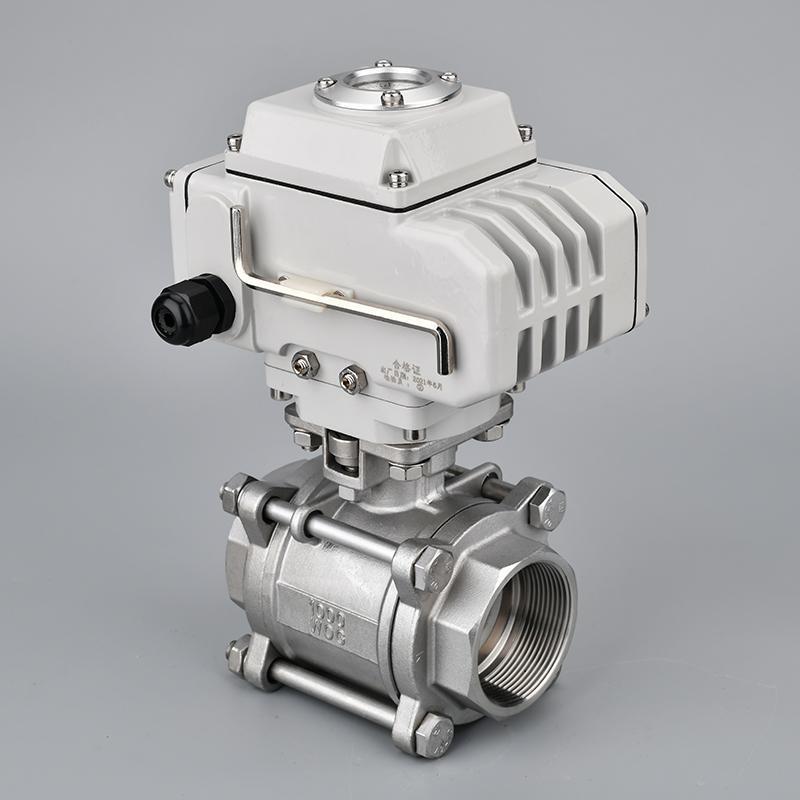

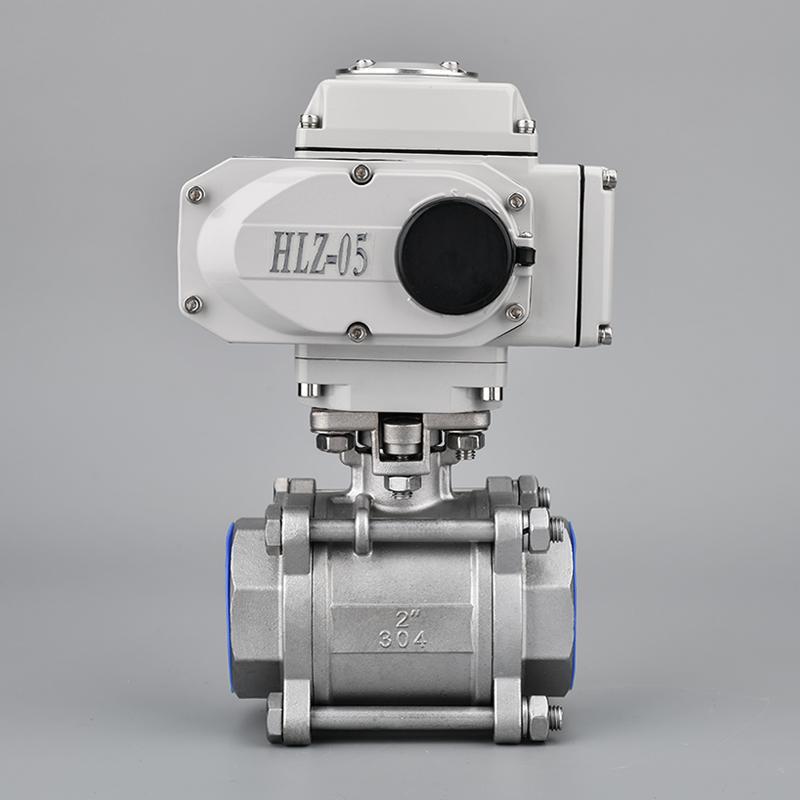

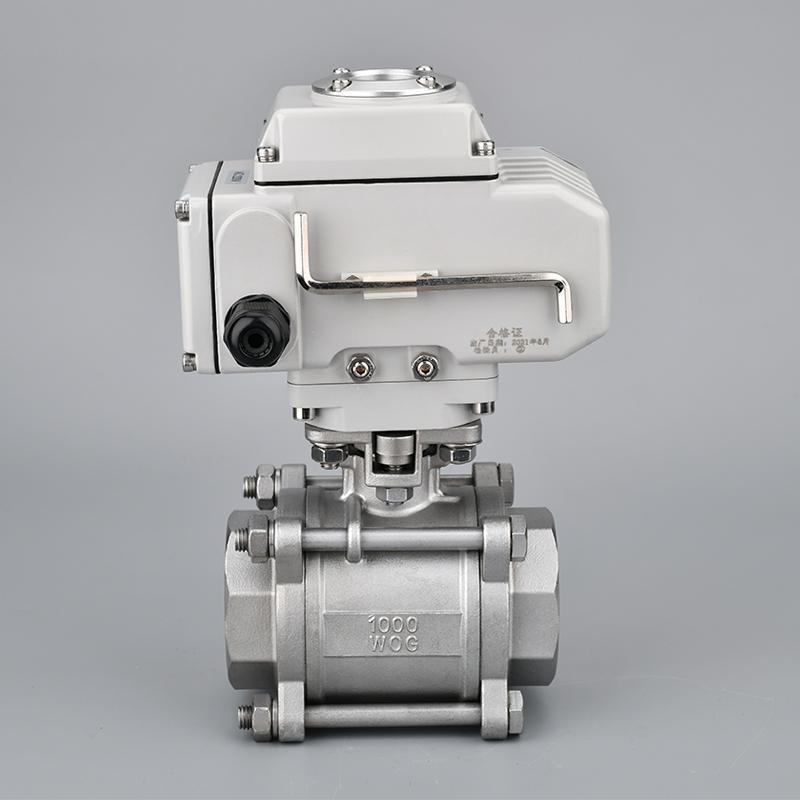

電動三片式球閥內螺紋適用于PN1.0～10.0MPa，工作溫度-29～180℃（密封圈為增強聚四氟乙烯）或-29～300℃（密封圈為對位聚苯）的各種管路上，電動絲扣球閥用于兩位切斷、調節的場合。用于截斷或接通管路中的介質。電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號220VAC電源即可運轉。電動三片式球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。電動三片式球閥可分為：電動絲扣球閥、電動焊接球閥?？煞謩e適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
技術參數
| 公稱通徑DN（mm） | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| 公稱壓力（MPa） | PN1.6、2.5、4.0、6.4 MPa | |||||||||
| 閥體形式 | 三片是精鑄閥體 | |||||||||
| 連接形式 | 螺紋式、焊接式 | |||||||||
| 閥芯形式 | "O"型球形閥芯 | |||||||||
| 流量特性 | 近似快開型 | |||||||||
| 動作范圍 | 0～90° | |||||||||
| 泄露量Q | 按GB/T4213-92，小于額定KV0.01% （軟密封：零泄漏） | |||||||||
| 基本誤差 | ±1% | |||||||||
| 回差 | ±1% | |||||||||
| 死區 | ≤1%（可調） | |||||||||
| 可調范圍 | 250：1 | |||||||||
| 配置執行機構 | 可配EI-TORK,EXI-TORK等系列角行程電動執行機構 | |||||||||
| 控制方式 | 開關到位燈（開關兩位控制）、智能調節（4～20mA模擬量信號控制） | |||||||||
安裝尺寸
| 通徑DN | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
| G（inch） | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | 21/2 | 3 | 4 | |
| L | 60 | 75 | 80 | 90 | 110 | 125 | 144 | 186 | 206 | 240 | |
| H | JOX | 165 | 170 | 185 | 200 | 205 | 230 | 230 | 245 | 260 | 300 |
| JHQ | 285 | 290 | 300 | 320 | 335 | 350 | 360 | 380 | 400 | 440 | |
| A | JOX | 115 | 115 | 161 | 161 | 161 | 188 | 188 | 188 | 267 | 267 |
| JHQ | 270 | 270 | 270 | 270 | 270 | 270 | 270 | 346 | 3.46 | 346 | |
| A1 | JOX | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 |
| JHQ | 137 | 137 | 137 | 137 | 137 | 137 | 137 | 137 | 137 | 137 | |
